複合ケーブル

概要

複合ケーブル
複合ケーブル

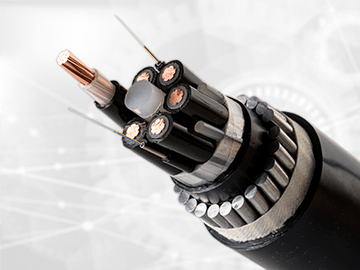

左写真光電力複合ケーブルの例(外装付) 光ケーブルはM-PAC(幹線仕様)を適用。

電力ケーブルと光ケーブルを合わせて1本の複合ケーブルに、1回の施工工事で電源と光通信線路を構築。

設計コンセプト

  • 1本のケーブルで、電力と光信号の伝送が可能。
  • 電力はAC電源で伝送し、対象装置がDC電源の場合は、追加でAC-DCアダプタを用いてDC電源を確保。
  • これまでは伝送距離に応じて電力の電圧降下が異なったため、距離ごとのケーブル設計となっていたが、システム設計の工夫により、ケーブル仕様を絞り込むことを実現。このことにより設計効率、保守性の向上を図る。
  • 耐鳥獣害性を有した強度を持ったケーブル。

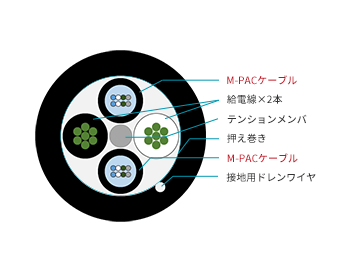

ケーブル断面図

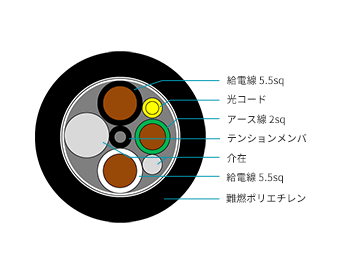

ケーブル断面図

細径・軽量化にインドア用も対応可能。

外装ケーブル

外装ケーブル
外装ケーブル

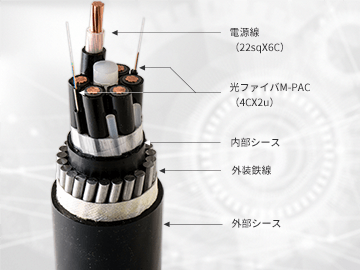

左写真通信・電源複合水底ケーブルの例 光ケーブルはM-PAC(幹線仕様)を適用。

特徴
『電気設備の技術基準の解釈』に適合した水底ケーブル
適用例
通信水底ケーブル
電源水底ケーブル
通信・電源複合水底ケーブル
